型號

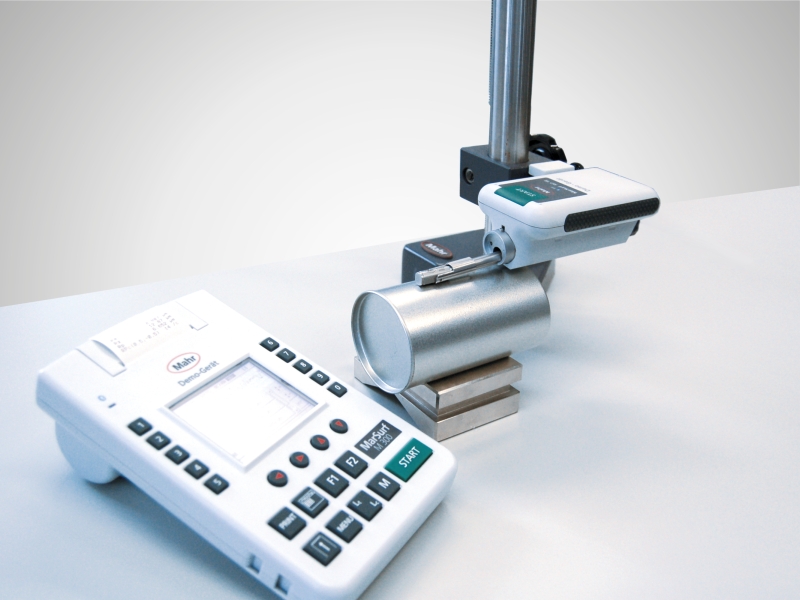

6910401 - M300 Set -2µm MarSurf

6910411 - M300 Set -5µm MarSurf

測量原則

探針法

探針法

輸入

感應式滑動測頭

感應式滑動測頭

測量單元

可選

可選

測量范圍 mm

350 µm、180 µm、90 µm（自動切換）

350 μm（0.014 英寸）

輪廓分辨率

32 nm、16 nm、8 nm（自動切換）

90 µm，180 µm，350 µm（自動切換）8 nm，16 nm，32 nm（自動切換）

垂直標尺

自動/可選

自動/可選

水平分度

取決于截止

取決于截止

日志內容

R 輪廓，MRK，P 輪廓 (MOTIF)，結果

R 輪廓，MRK，P 輪廓 (MOTIF)，結果

過濾器符合 ISO/JIS 標準

Gau?-Filter，Ls-Filter

Gau?-Filter，Ls-Filter

短行程符合 ISO/JIS

可選

可選

根據 ISO/JIS 評估長度

1.25 mm、4 mm、12.5 mm

1,25 mm, 4 mm, 12,5 mm

采樣長度數量符合 ISO/JIS

可選：1-5

可選：1-5

接觸速度

0.5 mm/s

0.5 mm/s

探針

2 µm

5 µm

測量力 (N)

大約 0.7 mN

大約 0.7 mN

LC-顯示器

高分辨率彩色顯示器，3.5 英寸，320 x 240 像素

高分辨率彩色顯示器，3.5 英寸，320 x 240 像素

打印

隨時間自動/手動記錄

隨時間自動/手動記錄

打印機

熱敏打印機，384 點/水平行，20 字符/行

熱敏打印機，384 點/水平行，20 字符/行

打印速度

約 6 行/秒，對應于約 25 mm/s（1 英寸/s）

約 6 行/秒，對應于約 25 mm/s（1 英寸/s）

熱感紙

直徑 40.0 mm-1.0 mm，寬度 57.5 mm-0.5 mm，帶涂層

直徑 40.0 mm-1.0 mm，寬度 57.5 mm-0.5 mm，帶涂層

校準功能

動態

動態

密碼保護

是

是

設備設置鎖

是

是

電源管理

是

是

接口

驅動裝置，電源組，USB，MarConnect

驅動裝置，電源組，USB，MarConnect

相對濕度

30 % 至 85 %

30 % 至 85 %

防護系統

M 300 = IP 42，RD 18 = IP 40

M 300 = IP 42，RD 18 = IP 40

運行溫度范圍

+5 °C 至 +40 °C

+5 °C 至 +40 °C

存儲溫度范圍

-15 °C 至 +55 °C

-15 °C 至 +55 °C

提供的電源

NiMH 電池，容量：約 1000 次測量（取決于記錄打印輸出的數量和長度），插入式電源組，帶三個電源插頭，適用輸入電源 90 V 至 264 V

NiMH 電池，容量：約 1000 次測量（取決于記錄打印輸出的數量和長度），插入式電源組，帶三個電源插頭，適用輸入電源 90 V 至 264 V

驅動裝置尺寸 (L x W x H) (mm)。

130 mm x 70 mm x 50 mm

130 mm x 70 mm x 50 mm

重量驅動單元

約 300 g

約 300 g

測量儀器尺寸 (L x W x H)，單位 (mm)

190 mm x 140 mm x 75 mm

190 mm x 140 mm x 75 mm

重量測量儀

約 1 kg

約 1 kg
