CNAS認證

期間核查的故事

蔡司的測量實驗室最近終于獲得了CNAS的認證，對于實驗室的各項要求也要比以前高很多。其中就有一條，蔡司的實驗室三坐標測量機必須定期進行期間核查，來保證精度達標。

對此蔡司有點煩惱，在CNAS認證后對于精度校驗的頻率要求高了，以前是一年一次校驗就可以，現在實驗室的機器需要一個季度進行一次精度校驗，而平時測量項目又比較多，如果每次找人上門校驗的話，需要先走合同流程，再要和工程師約定上門時間，期間還要調整工作計劃，那是相當的麻煩。

有沒有什么好辦法可以解決這個問題？

校驗頻次變高

測量項目多

上門校驗流程繁復

怎么辦？？？

蔡司突然發現CMM CHECK裝置對于他們而言是一個非常好的選擇。

借助CMM Check可以判定蔡司三坐標測量機是否達到DIN EN ISO10360 及VDI/VDE2617 規定標準。它的主要用途包括：

蔡司三坐標功能

檢查三坐標測量機探頭系統的探測性能

檢查三坐標測量機探頭系統的掃描性能

檢查形狀測量時的過濾特性

檢查三坐標測量機的線性測量誤差

檢查帶轉臺三坐標測量機的4軸誤差

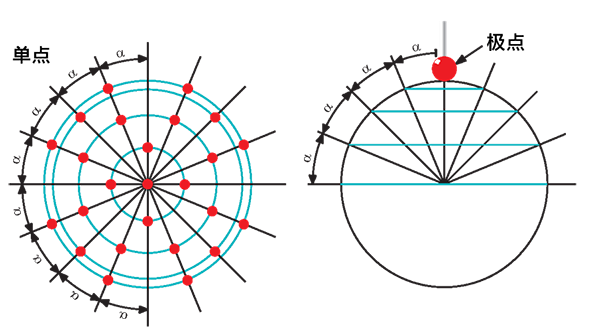

根據DIN EN ISO 10360第4頁和第5頁確定探測誤差的探測點分布

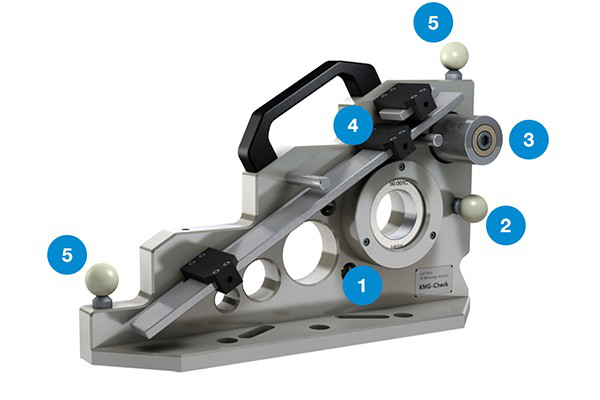

組成

50mm直徑的環規

30mm直徑的陶瓷標準球

帶有10μm和250μm平剖面的

高精度圓柱體—切口柱

長度分別為50mm和400mm的塊規

兩個30mm 直徑的陶瓷標準球（選項）

蔡司如何使用這套裝置是來進行設備自檢的呢？

根據DIN EN ISO的相關規定，借助CMM Check實現以下自檢項目：

通過CMM Check上長度分為為50mm和400mm的兩個量塊，來檢查機器的MPE-E 和E0（俗稱機器的線性及空間和重復性）ISO 10360-2；

環規用來檢查機器的掃描誤差ISO 12181；

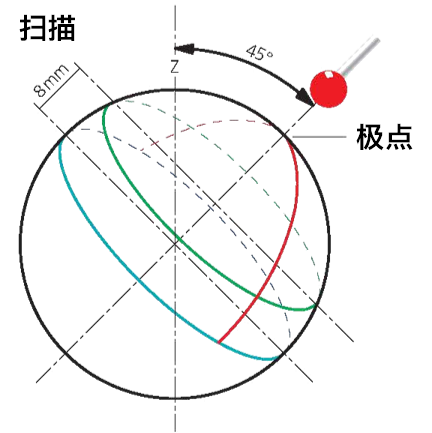

標準球用來檢查探頭的探測誤差及掃描誤差，也就是MPE-P（球上打25 個點算最大最小半徑差）&MPE-THP（掃描四條線，算最大與最小的半徑差）ISO 10360-4；

圓柱用來檢查機器的濾波功能，上面有兩個豁口，此豁口有在選用15&50&150&500 的濾波時有不同的值。

選配的兩個球是用來檢查機器轉臺的精度是否符合精度要求。MPE-FR 為徑向跳動，MPE-FA 為軸向跳動，MPE-FT 為角向偏差，ISO 10360-3

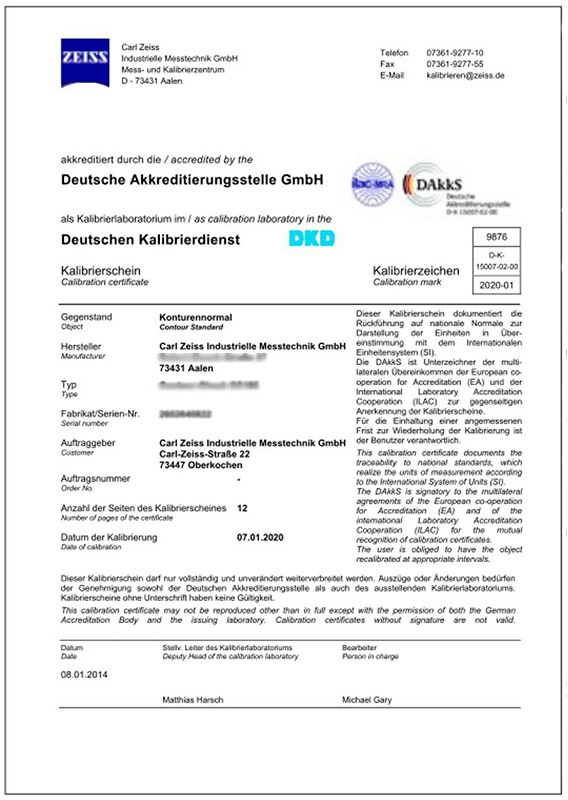

另外CMM CHECK可配備全球認可的DAKKS校準證書，可追溯到國家標準的測量值。

配了此裝置之后，蔡司可以在實驗室自行對三坐標測量機進行精度校準，這樣不僅大大提高了工作效率，時間上也可以自由安排。而當測量產品結果出現和供應商的質量數據有差異的時候，首先也可以排除設備自身精度對質量結果的影響，能更加快速的找到問題的所在之處。

蔡司工業質量解決方案

蔡司CMM Check裝置，三坐標測量機系統的診斷器，借助它可以判定蔡司三坐標測量機是否達到DIN EN ISO10360及VDI/VDE2617規定標準。
